防渗膜案例
发布时间：2020/10/16 11:53:14
作者：admin
联系电话：
17116570555
- 产品介绍
产品介绍：

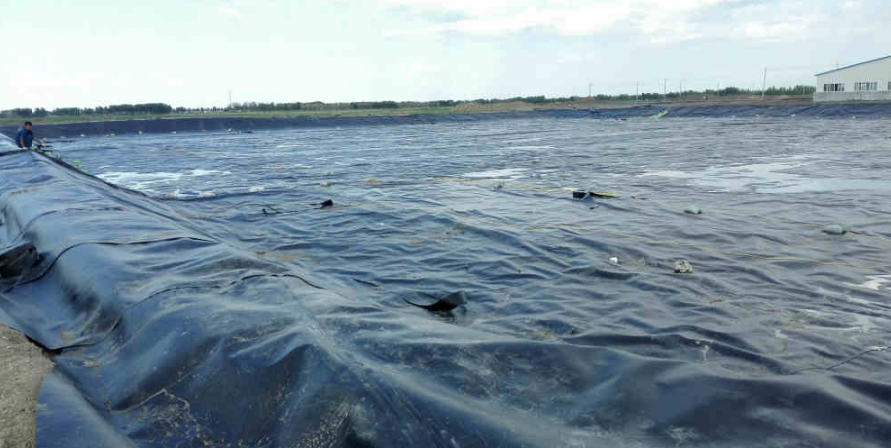

垃圾填埋场专用防渗膜是当前处理垃圾必备材料之一，它具有强度高、防渗性能好，抗腐蚀、抗老化能力强，施工方便等优点，用于城市生活垃圾填埋场的可靠性及应用情况良好。密度聚乙烯(HDPE)膜优点：良好的渗透性能；对大部分化学物质具有抗腐蚀能力；具有良好的机械和焊接特性；低温下具有良好的工作特性；可制成各种厚度；不易老化。缺点：耐不均匀沉陷能力较差；耐穿刺能力较差。质量合格的HDPE防渗膜抗渗能力强，其渗透系数可以低。而且它耐化学腐蚀能力强，制造工艺成熟，易于现场焊接，因此广泛地应用于填埋场的防渗处理。HDPE膜有粗糙面与光面两种，粗糙面用于坡面以增加稳定性，防止滑坡。光面用于填埋场底部，经济适用。
性能特点：
具有优良的耐环境应力开裂性能及优良的耐化学腐蚀性能。
优良的耐化学腐蚀性能。
具有较大的使用温度范围和较长的使用寿命。
使用于垃圾填埋场、尾矿储存场、渠道防渗、堤坝防渗及地铁工程等
优良的耐化学腐蚀性能。
具有较大的使用温度范围和较长的使用寿命。
使用于垃圾填埋场、尾矿储存场、渠道防渗、堤坝防渗及地铁工程等
作用用途：
高密度聚乙烯防渗膜适用盐业：盐场结晶池、卤池苫盖、盐膜、盐池塑苫膜
HDPE防渗膜适用水利工程：如江河湖泊水库堤坝的防渗、堵漏,加固、水渠的防渗、垂直心墙、护坡等；
HDPE土工膜适用环保、环卫：如垃圾填埋场、污水处理厂、电厂调节池、工业、医院固体废弃物等；
HDPE防渗膜在市政工程：地铁、建筑物地下工程、种植屋面、屋顶花园、污水管防渗；
HDPE膜适用水产养殖业：集约化,工厂化养殖池、鱼塘,虾池的内衬、海参圈护坡等；
HDPE防渗膜适用农业：水库、饮用水池、蓄水塘、灌溉系统的防渗；
高密度聚乙烯土工膜适用石化：化工厂、炼油厂、储油罐防渗、化学反应池、沉淀池的内衬、二次衬层等；
聚乙烯防渗膜适用园林：人工湖、河道、蓄水池、高尔夫球场的水塘底、护坡、绿化草坪防水防潮等；
高密度聚乙烯膜适用交通设施：公路的基础加固、涵洞的防渗；
聚乙烯土工膜适用矿业：洗选池、堆浸池、堆灰场、溶解池、沉淀池、堆场、尾矿的底衬防渗等；
施工工艺：

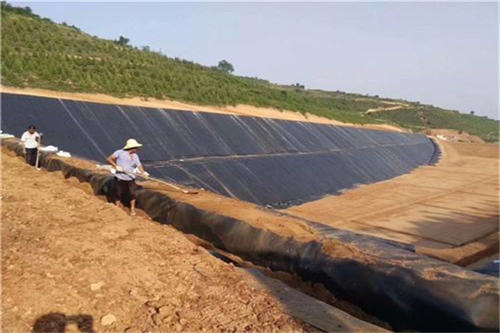

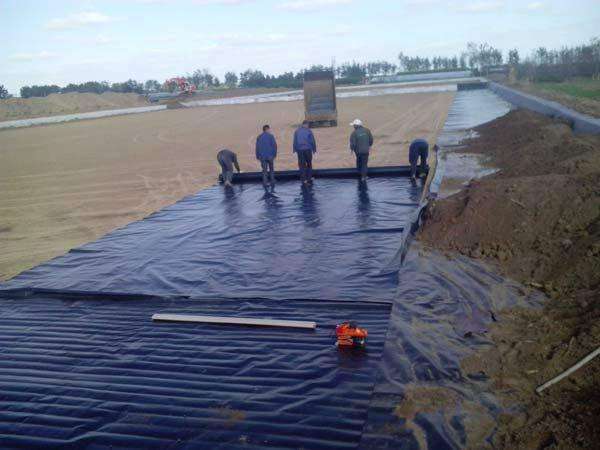

垃圾填埋场专用防渗膜在运输过程中不要拖拉、硬拽，避免尖锐物刺伤。 应从底部向高位延伸，不要拉得太紧，应留有1.50%的余幅，以备局部下沉拉伸?？悸堑奖竟こ痰氖导是榭?，边坡采取从上到下的铺设顺序； 相邻两幅的纵向接头不应在一条水平线上，应相互错开1m以上； 纵向接头应距离坝脚、弯脚处1.50m以上，应设在平面上； 边坡铺设时，展膜方向应基本平行于最大坡度线。先边坡后场底；技术指标：
《GB/T 17643-2011 GH-1型技术指标》
| 项目 | 指 标 | ||||||||
| 厚度 mm | 0.30 | 0.50 | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 |
| 密度 g/cm3 | ≥0.940 | ||||||||
| 拉伸屈服强度（纵、横向）N/mm | ≥4 | ≥7 | ≥10 | ≥13 | ≥16 | ≥20 | ≥26 | ≥33 | ≥40 |
| 拉伸断裂强度（纵、横向）N/mm | ≥6 | ≥10 | ≥15 | ≥20 | ≥25 | ≥30 | ≥40 | ≥50 | ≥60 |
| 屈服伸长率（纵、横向）% | —— | —— | —— | ≥11 | |||||
| 断裂伸长率（纵、横向）% | ≥600 | ||||||||
| 直角撕裂负荷（纵、横向）N | ≥34 | ≥56 | ≥84 | ≥115 | ≥140 | ≥170 | ≥225 | ≥280 | ≥340 |
| 抗穿刺强度 N | ≥72 | ≥120 | ≥180 | ≥240 | ≥300 | ≥360 | ≥480 | ≥600 | ≥720 |
| 炭黑含量 % | 2.0 | ||||||||
| 炭黑分散性 | 10个数据中3级不多于1个，4级、5级不允许 | ||||||||
| 常压氧化诱导时间（OIT）min | ≥60 | ||||||||
| 低温冲击脆化性能 | 通过 | ||||||||
| 水蒸气渗透系数g·cm/(cm2·s·Pa) | ≤1.0×10-13 | ||||||||
| 尺寸稳定性% | ±2.0 | ||||||||
《GB/T 17643-2011 GH-2型技术指标》
| 项目 | 指 标 | ||||||
| 厚度 mm | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 |
| 密度 g/cm3 | ≥0.940 | ||||||
| 拉伸屈服强度（纵、横向）N/mm | ≥11 | ≥15 | ≥18 | ≥22 | ≥29 | ≥37 | ≥44 |
| 拉伸断裂强度（纵、横向）N/mm | ≥20 | ≥27 | ≥33 | ≥40 | ≥53 | ≥67 | ≥80 |
| 屈服伸长率（纵、横向）% | —— | ≥12 | |||||
| 断裂伸长率（纵、横向）% | ≥700 | ||||||
| 直角撕裂负荷（纵、横向）N | ≥93 | ≥125 | ≥160 | ≥190 | ≥250 | ≥315 | ≥375 |
| 抗穿刺强度 N | ≥240 | ≥320 | ≥400 | ≥480 | ≥640 | ≥800 | ≥960 |
| 拉伸负荷应力开裂 | —— | ≥300 | |||||
| 炭黑含量 % | 2.0~3.0 | ||||||
| 炭黑分散性 | 10个数据中3级不多于1个，4级、5级不允许 | ||||||
| 常压氧化诱导时间（OIT）min | 常压氧化诱导时间≥100 | ||||||
| 高压氧化诱导时间≥400 | |||||||
| 85℃热老化 % | ≥55 | ||||||
| 抗紫外线 | ≥50 | ||||||
《CJ/T 234-2006技术指标》
| 厚度 mm | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 |
| 密度 g/cm3 | ≥0.939 | ||||||
| 拉伸屈服强度（纵、横向）N/mm | ≥11 | ≥15 | ≥18 | ≥22 | ≥29 | ≥37 | ≥44 |
| 拉伸断裂强度（纵、横向）N/mm | ≥20 | ≥27 | ≥33 | ≥40 | ≥53 | ≥67 | ≥80 |
| 屈服伸长率（纵、横向）% | —— | ≥12 | |||||
| 断裂伸长率（纵、横向）% | ≥700 | ||||||
| 直角撕裂负荷（纵、横向）N | ≥93 | ≥125 | ≥156 | ≥187 | ≥249 | ≥311 | ≥374 |
| 抗穿刺强度 N | ≥240 | ≥320 | ≥400 | ≥480 | ≥640 | ≥800 | ≥960 |
| 耐环境应力开裂 | ≥300 | ||||||
| 炭黑含量 % | 2.0~3.0 | ||||||
| 炭黑分散性 | 10个数据中3级不多于1个，4级、5级不允许 | ||||||
| 常压氧化诱导时间（OIT）min | 常压氧化诱导时间≥100 | ||||||
| 高压氧化诱导时间≥400 | |||||||
| 85℃热老化 % | ≥55 | ||||||
| 抗紫外线 | ≥50 | ||||||
